Requisitos de las tuberías de la bomba, cómo ser precisos, consulte aquí.

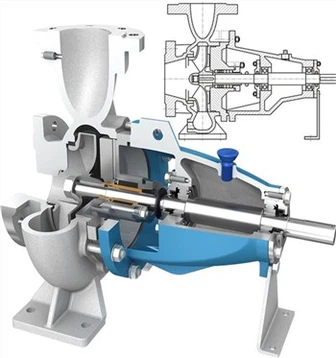

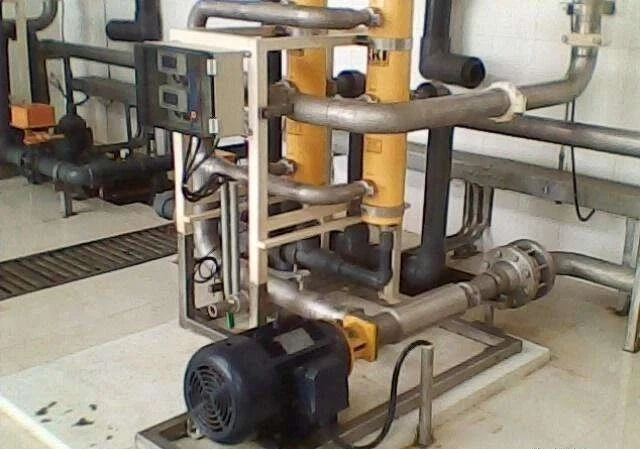

Para evitar que el peso de las tuberías y válvulas y las fuerzas y momentos generados por el estrés térmico de las tuberías excedan las cargas externas máximas permitidas en la entrada y salida de la bomba, se deben instalar soportes para tuberías en las tuberías de succión y descarga de la bomba. .

La carga máxima permitida de la boquilla de la bomba debe ser proporcionada por el fabricante de la bomba. Para bombas con entrada o salida vertical, para reducir la fuerza sobre la boquilla de la bomba, se debe instalar una rejilla para tuberías encima de la boquilla y su posición plana. debe estar lo más cerca posible de la boquilla. La viga longitudinal de la galería de tuberías se puede utilizar para soportar la tubería, por lo que la bomba suele estar dispuesta debajo de la galería de tuberías.

Para mejorar el rendimiento de succión de la bomba, la tubería de succión de la bomba se debe acortar tanto como sea posible, con la menor cantidad de curvaturas posible (es mejor usar un radio de curvatura grande para el codo) para reducir la pérdida de resistencia de la tubería.

Para evitar la cavitación de la bomba, la tubería de succión de la bomba debe evitar en la medida de lo posible la parte en forma de saco donde se acumula el gas. Si no se puede evitar, se debe instalar una válvula de escape DN15 o DN20 en la parte en forma de saco.

Cuando el tubo de succión de la bomba está en dirección vertical, si se configura un reductor en el tubo de succión, se debe configurar un reductor excéntrico para evitar la formación de bolsas de aire. Cuando se transportan líquidos con una densidad inferior a 650 kg/m³, como gas licuado de petróleo y amoníaco líquido, la tubería de succión de la bomba debe tener una pendiente de 1/10~1/100 hacia la bomba, para que el gas generado por la vaporización regresa al tanque de succión para evitar la cavitación de la bomba.

En la entrada de una bomba de succión simple, es mejor configurar una tubería recta de aproximadamente 3 veces el diámetro de entrada.

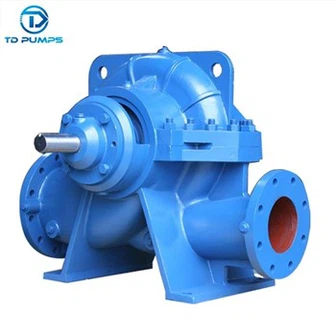

Para las bombas de doble succión, para evitar la cavitación de las bombas centrífugas horizontales de succión bidireccional, las tuberías de doble succión deben disponerse simétricamente para garantizar una distribución uniforme del flujo en ambos lados. Las tuberías verticales se conectan directamente a través de codos, pero el eje de la bomba debe ser perpendicular al plano donde se ubica el codo. En este momento, se requiere que la tubería de entrada sea lo más corta posible y el codo se conecta a un reductor y luego a la brida de entrada. En otras condiciones, debe haber una sección de tubería recta de no menos de 3 veces el diámetro de la tubería antes de la entrada de la bomba.

Drene la válvula de cierre y la válvula de retención en la salida de la bomba con una válvula de drenaje. Cuando el diámetro de la tubería es mayor que DN50, también se puede abrir una válvula de drenaje en la tapa de la válvula de retención para instalar una válvula de drenaje. Las válvulas de entrada y salida de bombas de la misma especificación deben utilizar la misma elevación tanto como sea posible.

El peso de las válvulas de las tuberías de entrada y salida de las bombas no metálicas no debe presionar el cuerpo de la bomba. Se debe instalar un soporte para tuberías para evitar que el cuerpo de la bomba se aplaste y que las tuberías antes y después de la válvula se tuerzan cuando se abre y cierra la válvula. El tubo de escape de la bomba alternativa de vapor debe tener menos curvas y se debe instalar un tubo de descarga en el lugar donde se puede acumular el condensado. También se debe instalar un silenciador si el volumen de descarga es grande. La tubería de entrada de vapor debe estar equipada con una tubería de descarga de condensado antes de la válvula de entrada de vapor para evitar que el agua golpee el cilindro.
La bomba alternativa de vapor generalmente tiene una gran vibración durante el funcionamiento y la tubería conectada a la bomba debe estar bien fijada.

Cuando la distancia entre la línea central de la salida de la bomba y la línea central de la columna del corredor es mayor que 0.6 m, la válvula de retención oscilante en la tubería de salida debe colocarse en posición horizontal y no Se permite instalar una válvula de red en la tapa de la válvula.
Cuando la tubería se monta encima de la bomba y el motor, la tubería debe tener una altura suficiente para no afectar el levantamiento del equipo de elevación. Las tuberías que transportan líquidos corrosivos no deben instalarse encima del motor.

La distancia neta desde el fondo de la tubería en la parte inferior del corredor hasta el piso no debe ser inferior a 4 m para cumplir con los requisitos de mantenimiento. Cuando la tubería se monta sobre el cuerpo de la bomba, la altura libre entre la parte inferior de la tubería y el suelo no debe ser inferior a 2,2 m.
