Bomba de succión final

Introducción

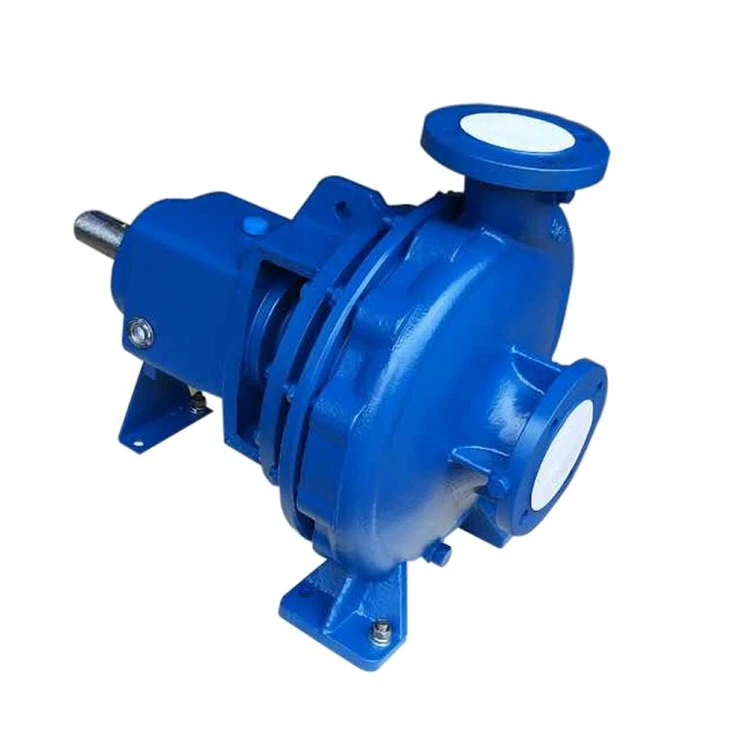

La bomba de succión final IS es una bomba centrífuga de agua limpia de succión única (succión axial) de una sola etapa, que es adecuada para el suministro y drenaje de agua industrial y urbana, así como para el drenaje agrícola y el riego. Se utiliza para el transporte de agua limpia u otros líquidos similares con el agua. La temperatura no debe ser superior a 80 °C.It está diseñado por la norma ISO 2858.

Descripción de la estructura

La bomba de succión del extremo IS se compone principalmente del cuerpo de la bomba, la cubierta de la bomba, el impulsor, el eje, el anillo de sellado, el manguito del eje y los componentes del cojinete de la suspensión.

La carcasa de la bomba (es decir, el cuerpo de la bomba y la cubierta de la bomba) constituye la cámara de trabajo de la bomba. Impulsor, eje y rodamiento son los rotores de la bomba. El componente del cojinete de suspensión soporta el componente del rotor de la bomba, y el rodamiento está sujeto a la fuerza radial y la fuerza axial de la bomba.

Para equilibrar la fuerza axial de la bomba, los anillos de sellado se colocan en la parte delantera y trasera del impulsor de la mayoría de las bombas, y se colocan orificios de equilibrio en la placa de cubierta trasera del impulsor. Debido a la pequeña fuerza axial de algunas bombas, la parte posterior del impulsor no está provista de un anillo de sellado y un orificio de equilibrio.

El sello axial de la bomba se divide en tres formas: sello de embalaje blando, sello mecánico y sello de aceite de goma.

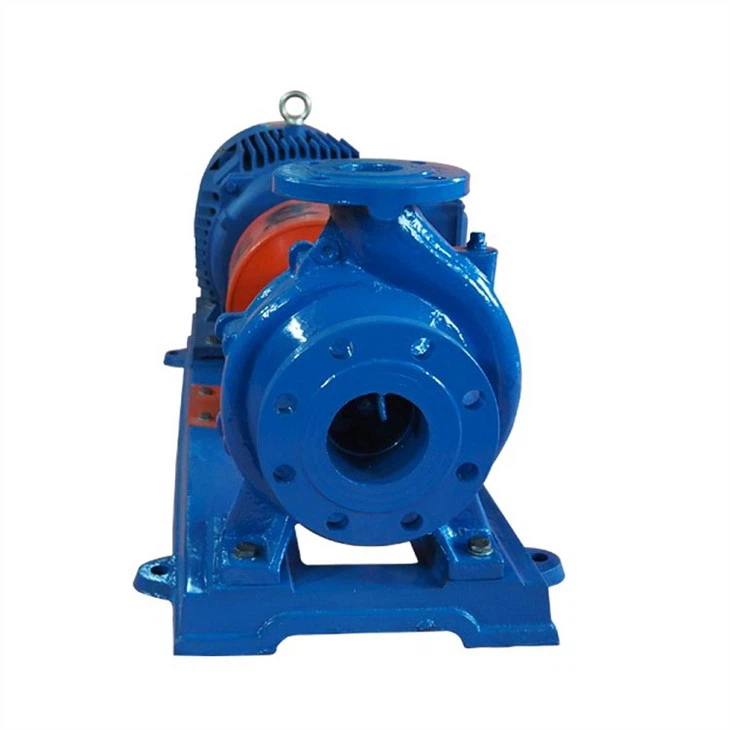

El modo de rotación de la bomba está conectado con el motor a través del acoplamiento elástico. Desde el extremo de conducción, la bomba gira en el sentido de las agujas del reloj.

Funciones

La carcasa y la cubierta de la bomba de succión del extremo IS se dividen de la parte posterior del impulsor, tiene las ventajas de un mantenimiento conveniente. Durante el mantenimiento, las partes del rotor se pueden extraer sin mover el cuerpo de la bomba, la tubería de succión, la tubería de descarga y el motor.
